Tööõpetuse klassi puruärastus

tööõpetusklassi puidupuru imur WE-55

Tolmuimeja, saepuruimur Geovent WE-55
GEOVENT WE-55 on puidutolmu ja puidulaastu jaoks mõeldud puruärastusseade. Äratõmbeseadet võib kasutada hööveldamise ja saagimise juures, samuti võib seadet kasutada tolmuimejana. Kompaktne seade on koos juhtimisega.
Kirjeldus
Geovent WE-55 on kaasaegne kompaktne tolmuimeja seade, mille kinnises kambris asuvad ventilaator, tolmuärastussüsteem ja tolmukott. Tolmuimeja on suure jõudlusega, kergesti kasutatav ja lihtsasti paigaldatav. Seade sobib kasutamiseks tööõpetuse klassiruumis puruärastusseadmena ja tolmuimejana.
Tootekood: 03-750

Seadme GEOVENT WE-55 tehnilised andmed:

Tootlikkus1800 m³/h
Tekitatav vaakum8000 Pa
Elektritoide3x230V
Võimsus5,5 kW
Kõrgus2210 mm
Läbimõõtø800 mm
Toruühendusedø125 mm
Müratase 1 m88,7 dB / 5 m: 84,7 dB
 (mürasummuti korral vastavalt 75,5 dB / 68,7 dB)
Kaal215 kg
Purukonteineri maht190 liitrit
KaitseklassIP55
Filtri puhastusvõime98%
tööõpetusklassi puidupuru imur WE-55

1 – ventilaator
2 – hooldusluuk
3 – filter
4 – prügikoti taseme andur
5 – paberkott
6 – paberkoti käru
7 – heitõhk
8 – väljatõmme


Tolmuimejat Geovent WE-55 iseloomustab:

  • Vastab kehtivatele eeskirjadele
  • Eemaldab kahjuliku mikrotolmu
  • Optimaalne imemisvõimsus
  • Kompaktne seade koos juhtimisega
  • Automaatne filtri puhastamine
  • Prügikoti taseme andur
  • Madal müratase


Märkus: Lisaseadmena saab puruimurile tellida sagedusmuunduri, mis vähendab seadme energiatarvet ja mürataset.


Saepuruimuri silindriline korpus koosneb neljast osast, mis on omavahel kinnitatud vitsklambritega. Ülemises osas asub ventilaator ja selle all asuvas osas on kangast filtrikott. Filtrikotti raputatakse teatud aja tagant ja sinna kogunenud saepuru, tolm langeb alumises osas olevasse tolmukotti. Seadme tööd juhitakse automaatselt välise juhtsignaali abil. Süsteem käivitub automaatselt koos puidutöö masinaga. Koristusväljavõtte klapi avamisega on võimalik süsteemi käivitada ja sulgemisega seisata. Filtrikoti puhastus toimub raputi abil automaatselt pärast igat seadme töötsüklit. Saepuruimuri purukonteiner on varustatud tasemeanduriga, mis annab teada kui prügikott on täis ja vajab tühjendamist. Prügikotti on lihtne tühjendada kuna see asub spetsiaalsel kärul.
Tolmust ja laastudest puhastatud õhk suunatakse ruumist välja, õue.



LISASEADMED

Väljavõtte klapid
Automaatne klapp (elektri- või pneumoajamiga)
Poolautomaatne klapp
Koristusklapp

tolmuimeja-geovent-we55-lisad-01
tolmuimeja-geovent-we55-lisad-02
tolmuimeja-geovent-we55-lisad-03
tolmuimeja-geovent-we55-lisad-04

Torusüsteem
Joonkeevitatud, tsingitud torud. Põlved on painutatud suure raadiusega, mis tagab minimaalse rõhukao. Torud kinnitatakse lakke ja seintele ning ühendatakse omavahel spetsiaalse antistaatilise kummist/metallist klambriga.

Koristuskomplektid
Erinevad täielikud põrandakoristuskomplektid, liigutatavad kohtäratõmbed, seinale paigaldatavad voolikuhoidjad, seinale paigaldatavad koristuse voolikurullid, kärul paiknevad koristuse voolikurullid, põrandal asuvad prügiluugid jne.

tolmuimeja geovent we55 koristuskomplekt
tolmuimeja-geovent-we55-lisad-094

PILDID

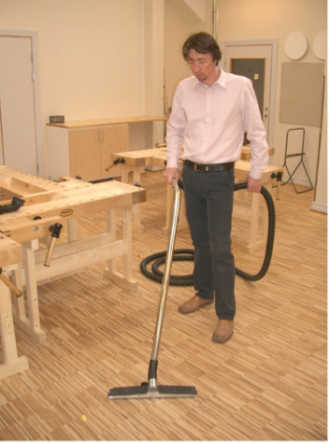

Pilt 1 – Koristustööd töökojas või puidutöö klassis

tööõpetusklassi puidupuru imur WE-55

Pilt 2 – Avatud hooldusluukidega seade. Ülevalt alla vaates on ventilaator, filter, prügikott

tööõpetusklassi puidupuru imur WE-55

Pilt 3 – Prügikoti tühjendamine

tööõpetusklassi puidupuru imur WE-55

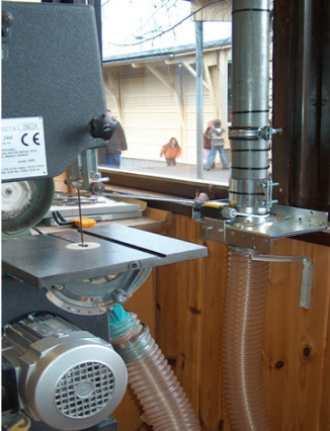

Pilt 4 – Puruärastus puidutöö masinalt

tööõpetusklassi puidupuru imur WE-55

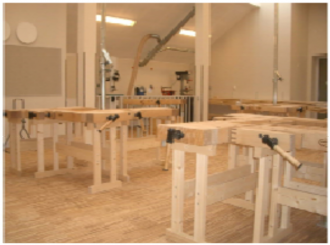

Pilt 5 – Paigalduse näide 1

tööõpetusklassi puidupuru imur WE-55

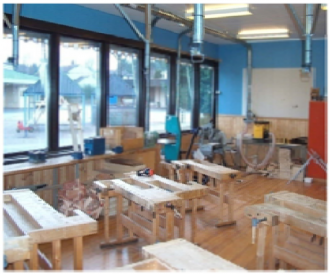

Pilt 6 – Paigalduse näide 2

tööõpetusklassi puidupuru imur WE-55
